Criterios Estructurales

Estructura Tensada Mixta

HORMIGÓN + ACERO + TELA

Elementos Constructivos

Cubierta Auditorio: Conformada por dos planos inclinados dobles. Se utilizará un diseño de estructuras estereométricas entre dos planos inclinados. Las vigas serán de acero, que conformarán las dos superficies.Ver esquema 1.

Muros Interiores: En el perímetro de los recintos, Sala de Espectáculos, Bambalinas (Semi-enterrada con fundaciones), muros Bar-Restaurant (incluyendo cocina, y baños personal y clientes), Baños Espectadores, y galería del nivel 1. La estructura contempla fundaciones, por debajo del nivel subterráneo (estacionamiento, zona de accesos).

Serán de Hormigón armado, constituidos por pilares y vigas con la misma materialidad.

Todos los muros divisiorios serán paneles de material liviano y de materiales reciclados, como por ejemplo paneles Ecoplack, o similar.

Muros Exteriores: En el perímetro Externo.Su estructura estará conformada por mástiles (tubulares) de acero, apernado mediante placa soldada y apernada sobre base de hormigón. La unión tendrán sistema de rótula en la base, para contrarrestar fuerzas sobre la estructura y envolvente. Estos mástiles se empujarán hacia afuera por puntales de diferentes longitudes, apersados al muro interior de hormigón.

La Piel del Edificio: Está compuesta por memebranas tensadas. El material será de tela, que se dispone sobre la estructrura metálica que la soporta. El material es una metrial compuesto entre fibra de vidrio y silicona, lo que le permite tener flexibilidad para trabajarla y mayor resistencia a esfuerzos de tensión. Además, es impermeable, e inífuga.

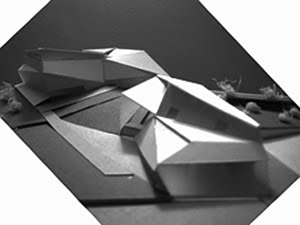

Proyecto Referencia:
